Productos / CNX-ASL

Proyectores spot LED

Proyectores para exterior en blanco, RGB y RGBW, con haces de 3° a 60°, disponibles en configuraciones de 3 W a 500 W.

3–500 Wuna familia, todas las escalas
3°haz más cerrado
33.000 lmunidad mayor, en blanco
Solicitar cotizaciónDescargas

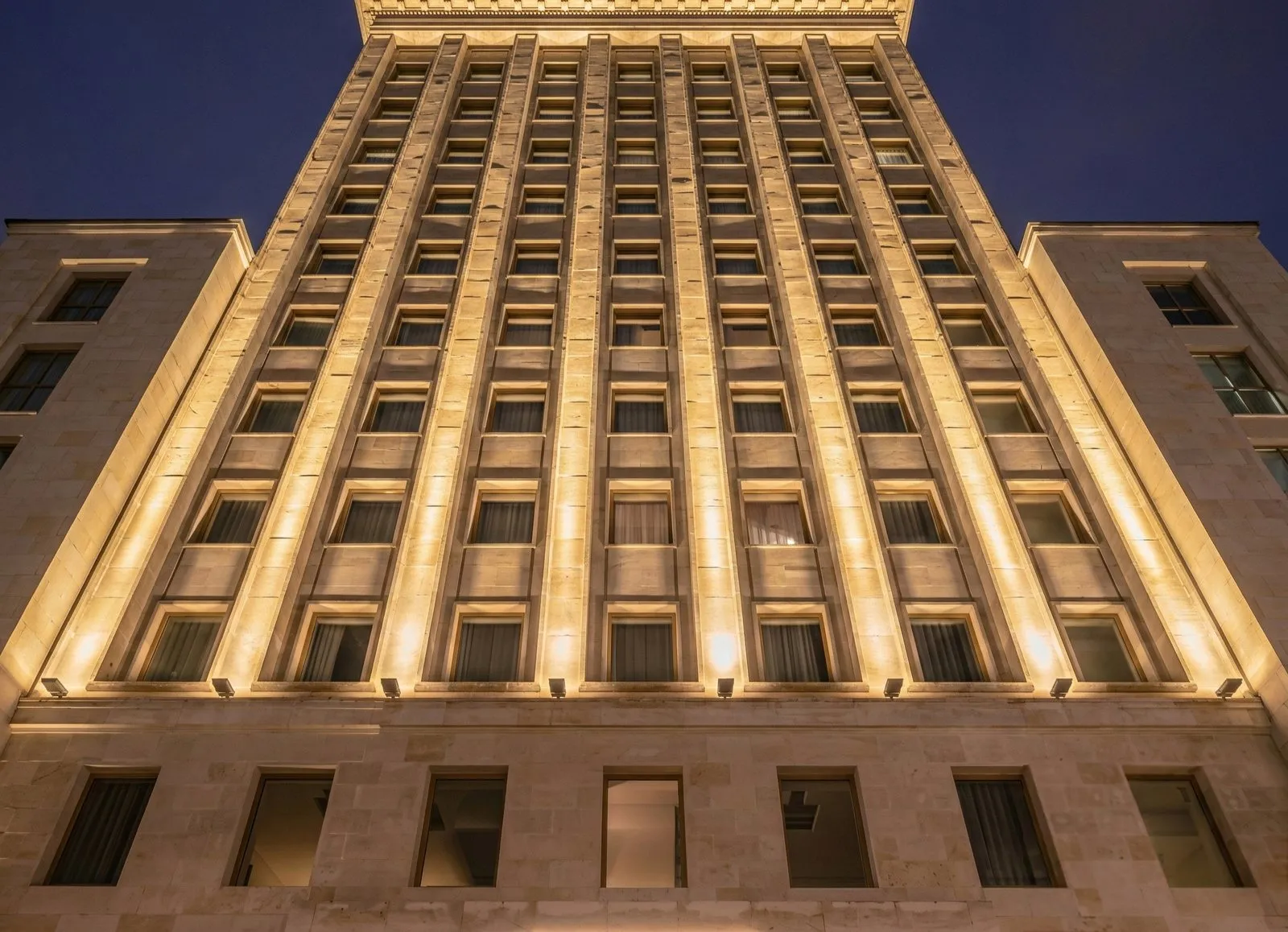

Ejemplo de aplicación: fachada alta en blanco cálido

Compare las series

5 series
Spot compactoEl pequeño: maceteros, columnas y canteros, sobre soporte o estaca.Potencia3–18 WFlujo luminoso120–1.440 lmColoresBlanco, RGB, RGBWTamañosØ 42, 99 o 120 mmÓpticas10°, 20°, 30°, 45°, 60°Tensión de entrada24 V CC
100–240 V CAGrado de protecciónIP65Resistencia a impactosIK08Temperatura de operación−20 a +40 °CVida útil50.000 hVer modelos Spot redondoUn spot redondo con diseño antideslumbrante, en tres tamaños.Potencia20–50 WFlujo luminoso800–4.495 lmColoresBlanco, RGB, RGBWTamañosØ 110, 135 o 170 mmÓpticas5°, 10°, 25°, 40°, 60°Tensión de entrada100–277 V CAGrado de protecciónIP65Resistencia a impactosIK08Temperatura de operación−20 a +40 °CVida útil50.000 hVer modelos Spot rectangularUn spot rectangular con visera y la mayor variedad de ópticas.Potencia48–60 WFlujo luminoso2.055–4.500 lmColoresBlanco, RGB, RGBWTamaños340 × 191 × 103 mmÓpticas15°, 20°, 30°, 45°, 60°, 15° × 35°, 15° × 40°, 20° × 60°Tensión de entrada100–277 V CAGrado de protecciónIP66Resistencia a impactosIK08Temperatura de operación−20 a +40 °CVida útil50.000 hVer modelos Spot de alta potenciaAlta potencia sobre soporte o base de piso, para fachadas altas.Potencia75–150 WFlujo luminoso2.409–11.000 lmColoresBlanco, RGB, RGBWTamaños270 o 400 × 320 × 290 mmÓpticas3°, 10°, 15°, 30°, 45°, 20° × 40°, 20° × 60°Tensión de entrada100–277 V CAGrado de protecciónIP65Resistencia a impactosIK08Temperatura de operación−20 a +40 °CVida útil50.000 hVer modelos Spot de largo alcanceHaces de hasta 3° para las estructuras más altas: un cabezal a 250 W, dos a 500 W, cada uno orientado por separado.Potencia250–500 WFlujo luminoso9.780–33.000 lmColoresBlanco, RGB, RGBWTamaños320 o 670 × 620 mmÓpticas3°, 8°, 15°, 30°, 45°, 20° × 40°, 20° × 60°Tensión de entrada100–277 V CAGrado de protecciónIP65Resistencia a impactosIK08Temperatura de operación−20 a +40 °CVida útil50.000 hVer modelos

Gama de productos

33 modelos

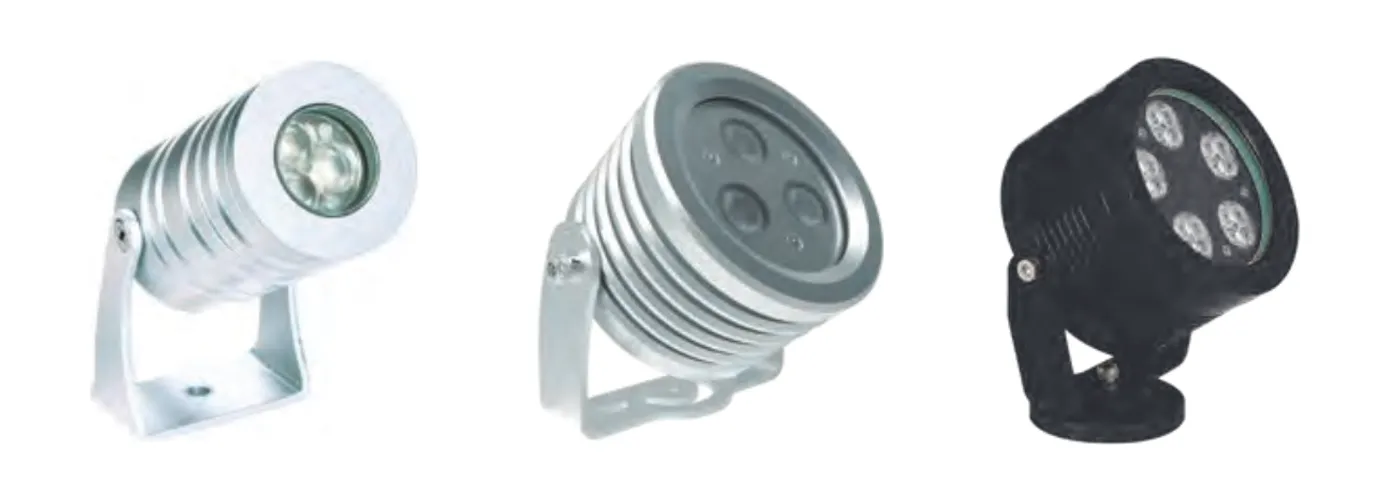

Spot compacto

El pequeño: maceteros, columnas y canteros, sobre soporte o estaca.

Spot compacto

Haces

  • 10°
  • 20°
  • 30°
  • 45°
  • 60°

Tamaños y pesos

  • R40Dimensiones Ø × H42 × 120/288Peso0,35 kg
  • R100Dimensiones Ø × H99 × 138/307Peso1,0 kg
  • R120Dimensiones Ø × H120 × 148/323Peso1,2 kg

Temperatura de color

  • 2.200 K
  • 3.000 K
  • 4.000 K
  • 6.000 K
  • Blanco regulable

Control

  • DMX512 / RDM
  • Encendido/apagado
  • Blanco regulable
  • DALI 2.0
  • 0–10 V
  • ColoresBlanco, RGB, RGBW
  • Tensión de entrada24 V CC
    100–240 V CA
  • Grado de protecciónIP65
  • Resistencia a impactosIK08
  • Temperatura de operación−20 a +40 °C
  • Vida útil50.000 h

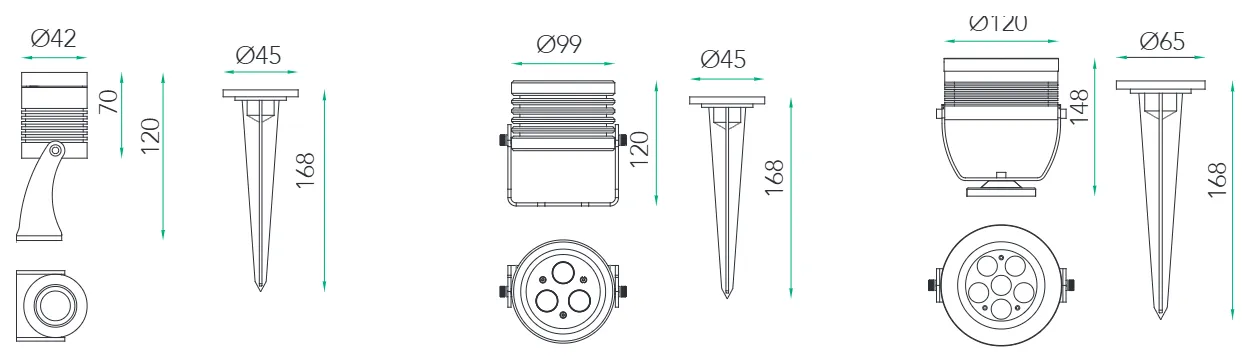

Dimensiones (mm)
9 números de parteVer
Spot compacto
Número de parteColorPotenciaFlujo (lm)Ø × H (mm)Peso (kg)
CNX-ASL-R40-WHT-003Blanco3 W24042 × 120/2880,35
CNX-ASL-R40-RGB-003RGB3 W12042 × 120/2880,35
CNX-ASL-R40-RGBW-003RGBW3 W13542 × 120/2880,35
CNX-ASL-R100-WHT-009Blanco9 W72099 × 138/3071,0
CNX-ASL-R100-RGB-009RGB9 W36099 × 138/3071,0
CNX-ASL-R100-RGBW-009RGBW9 W40599 × 138/3071,0
CNX-ASL-R120-WHT-018Blanco18 W1.440120 × 148/3231,2
CNX-ASL-R120-RGB-018RGB18 W720120 × 148/3231,2
CNX-ASL-R120-RGBW-018RGBW18 W810120 × 148/3231,2

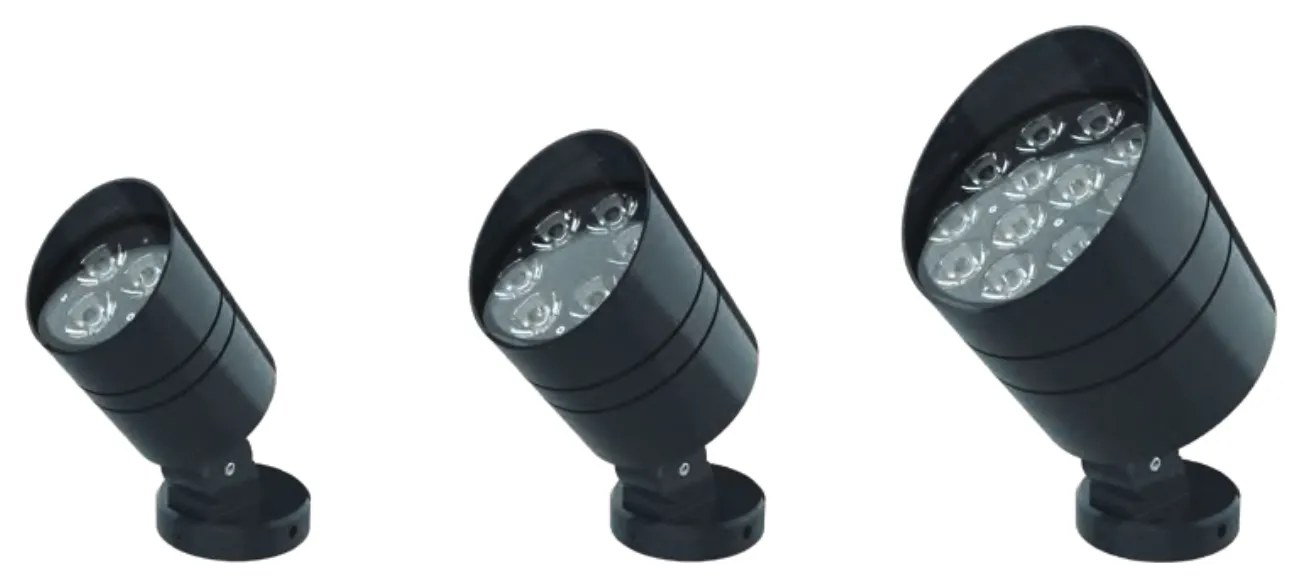

Spot redondo

Un spot redondo con diseño antideslumbrante, en tres tamaños.

Spot redondo

Haces

  • 5°
  • 10°
  • 25°
  • 40°
  • 60°

Tamaños y pesos

  • R110Dimensiones Ø × H110 × 249Peso1,8 kg
  • R135Dimensiones Ø × H135 × 264Peso3,1 kg
  • R170Dimensiones Ø × H170 × 289Peso4,5 kg

Temperatura de color

  • 2.200 K
  • 3.000 K
  • 4.000 K
  • 6.000 K
  • Blanco regulable

Control

  • DMX512 / RDM
  • Encendido/apagado
  • Blanco regulable
  • DALI 2.0
  • 0–10 V
  • ColoresBlanco, RGB, RGBW
  • Tensión de entrada100–277 V CA
  • Grado de protecciónIP65
  • Resistencia a impactosIK08
  • Temperatura de operación−20 a +40 °C
  • Vida útil50.000 h

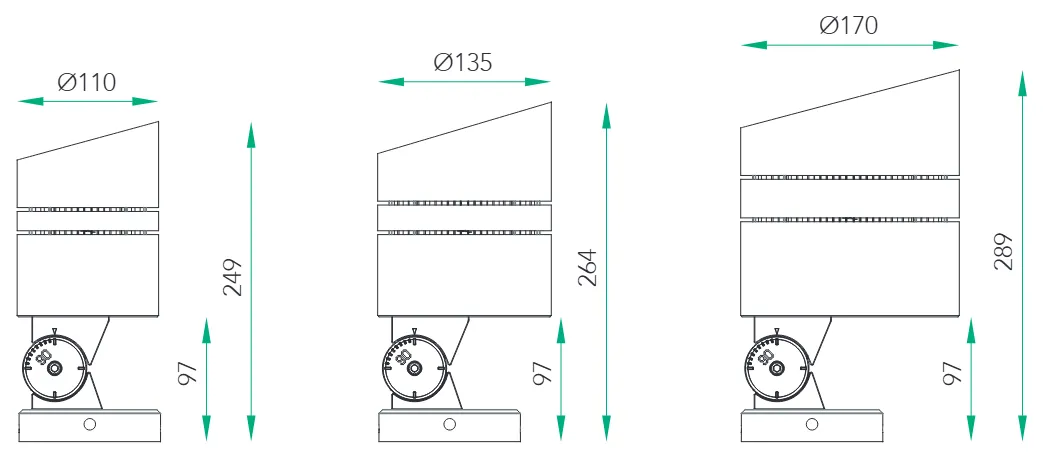

Dimensiones (mm)

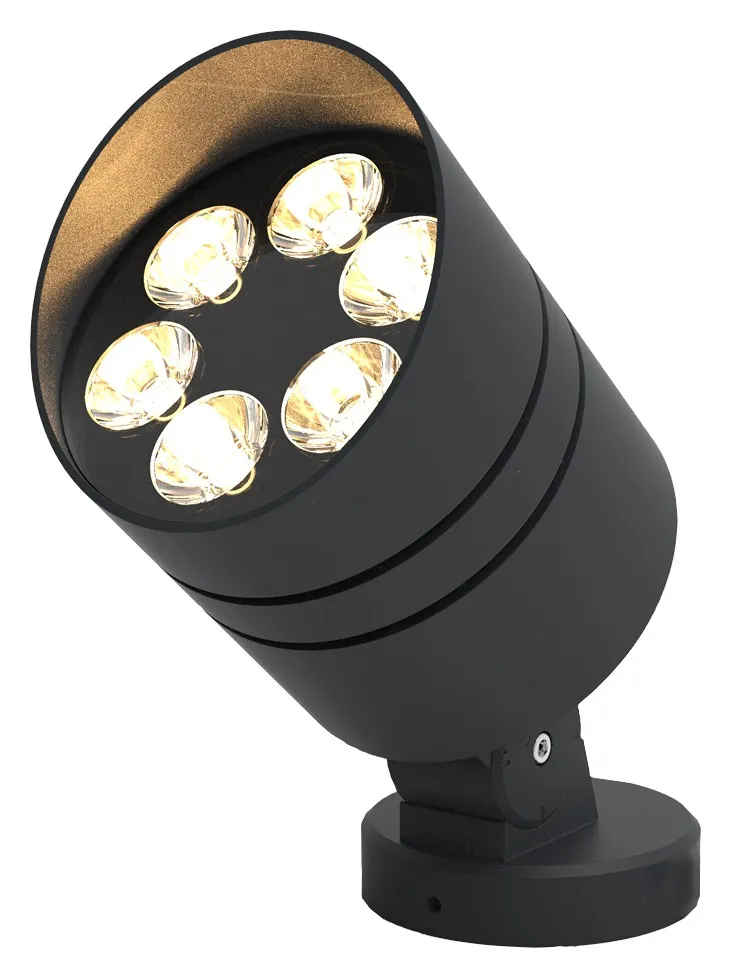

Spot redondo, encendido
Spot redondo, encendido
Spot redondo, pantalla posterior
Spot redondo, pantalla posterior
9 números de parteVer
Spot redondo
Número de parteColorPotenciaFlujo (lm)Ø × H (mm)Peso (kg)
CNX-ASL-R110-WHT-020Blanco20 W1.395110 × 2491,8
CNX-ASL-R110-RGB-020RGB20 W800110 × 2491,8
CNX-ASL-R110-RGBW-020RGBW20 W900110 × 2491,8
CNX-ASL-R135-WHT-030Blanco30 W2.325135 × 2643,1
CNX-ASL-R135-RGB-030RGB30 W1.335135 × 2643,1
CNX-ASL-R135-RGBW-030RGBW30 W1.500135 × 2643,1
CNX-ASL-R170-WHT-050Blanco50 W4.495170 × 2894,5
CNX-ASL-R170-RGB-050RGB50 W2.580170 × 2894,5
CNX-ASL-R170-RGBW-050RGBW50 W2.900170 × 2894,5

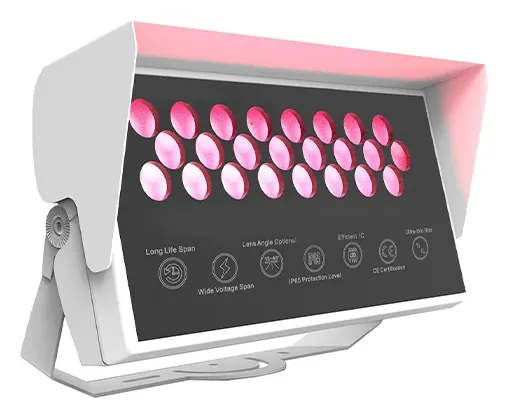

Spot rectangular

Un spot rectangular con visera y la mayor variedad de ópticas.

Spot rectangular

Haces

  • 15°
  • 20°
  • 30°
  • 45°
  • 60°
  • 15°×35°
  • 15°×40°
  • 20°×60°

Tamaños y pesos

  • F170Dimensiones L × W × H340 × 191 × 103Peso3,3 kg

Temperatura de color

  • 2.200 K
  • 3.000 K
  • 4.000 K
  • 6.000 K
  • Blanco regulable

Control

  • DMX512 / RDM
  • Encendido/apagado
  • Blanco regulable
  • DALI 2.0
  • 0–10 V
  • ColoresBlanco, RGB, RGBW
  • Tensión de entrada100–277 V CA
  • Grado de protecciónIP66
  • Resistencia a impactosIK08
  • Temperatura de operación−20 a +40 °C
  • Vida útil50.000 h

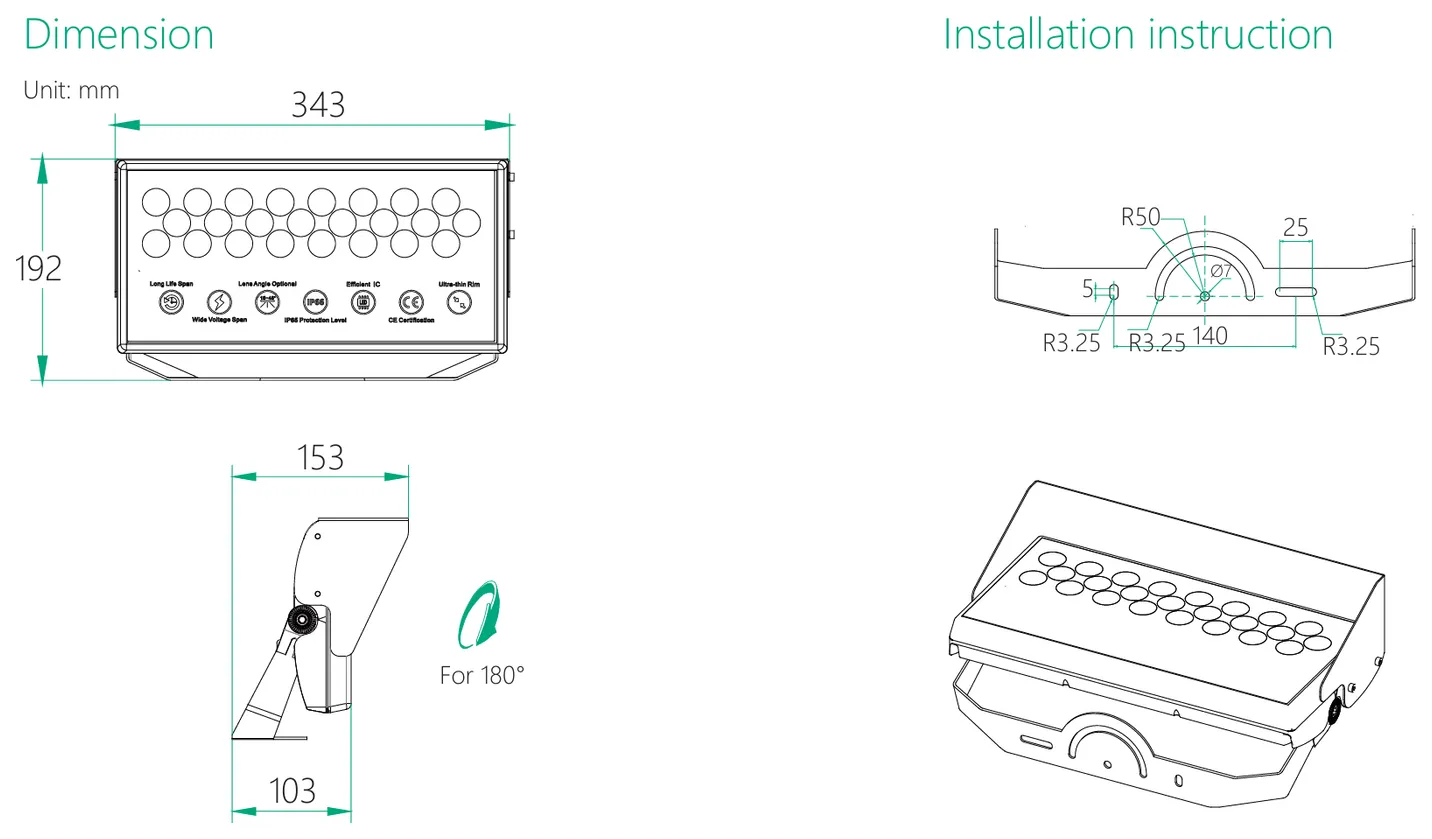

Dimensiones (mm)

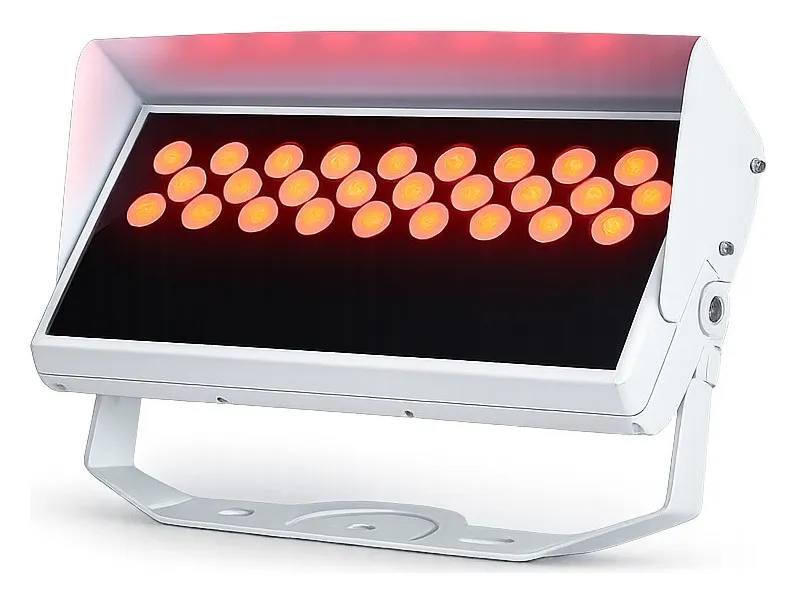

Spot rectangular, frente
Spot rectangular, frente

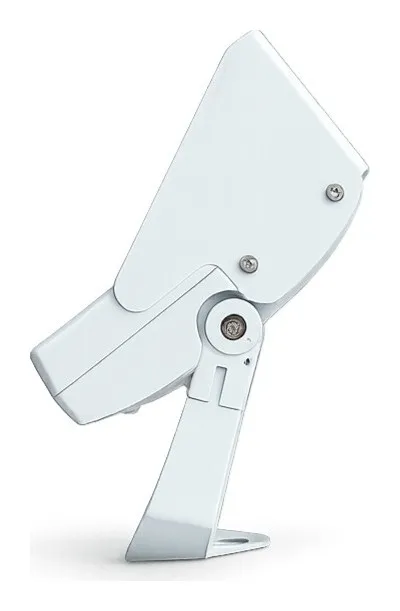

Spot rectangular, costado
Spot rectangular, costado

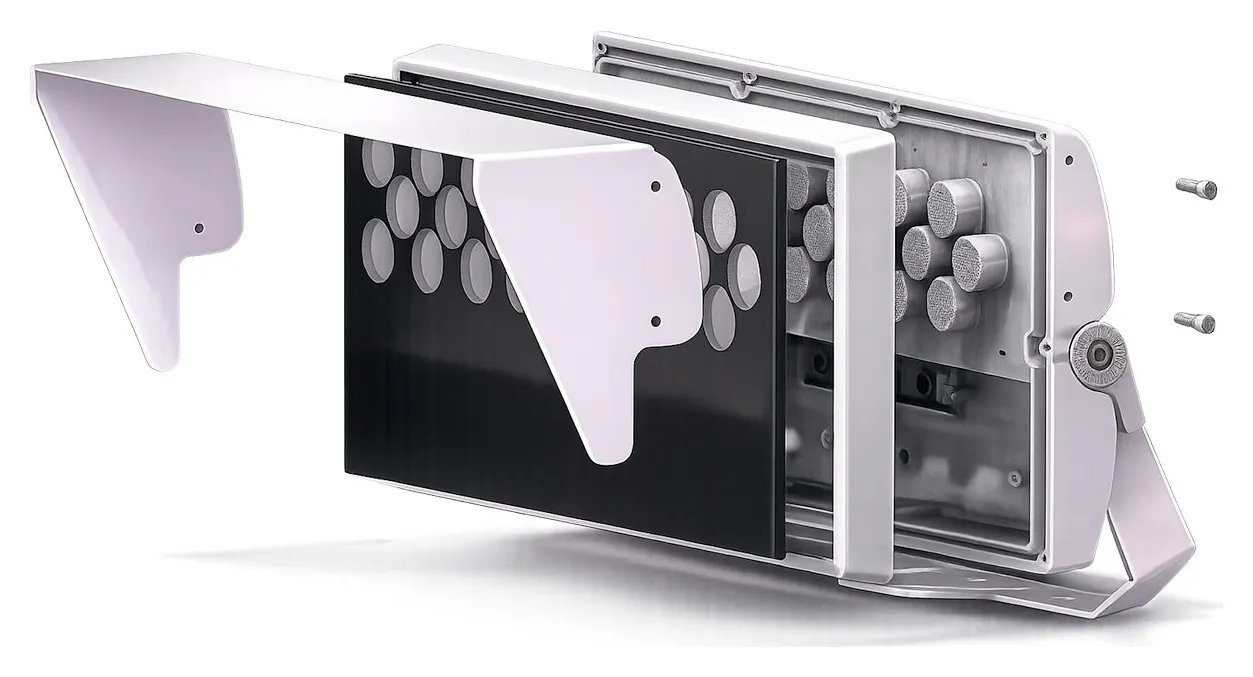

Spot rectangular, vista en despiece
Spot rectangular, vista en despiece
3 números de parteVer
Spot rectangular
Número de parteColorPotenciaFlujo (lm)L × A × H (mm)Peso (kg)
CNX-ASL-F170-RGB-048RGB48 W2.055340 × 191 × 1033,3
CNX-ASL-F170-RGBW-048RGBW48 W2.314340 × 191 × 1033,3
CNX-ASL-F170-WHT-060Blanco60 W4.500340 × 191 × 1034,3

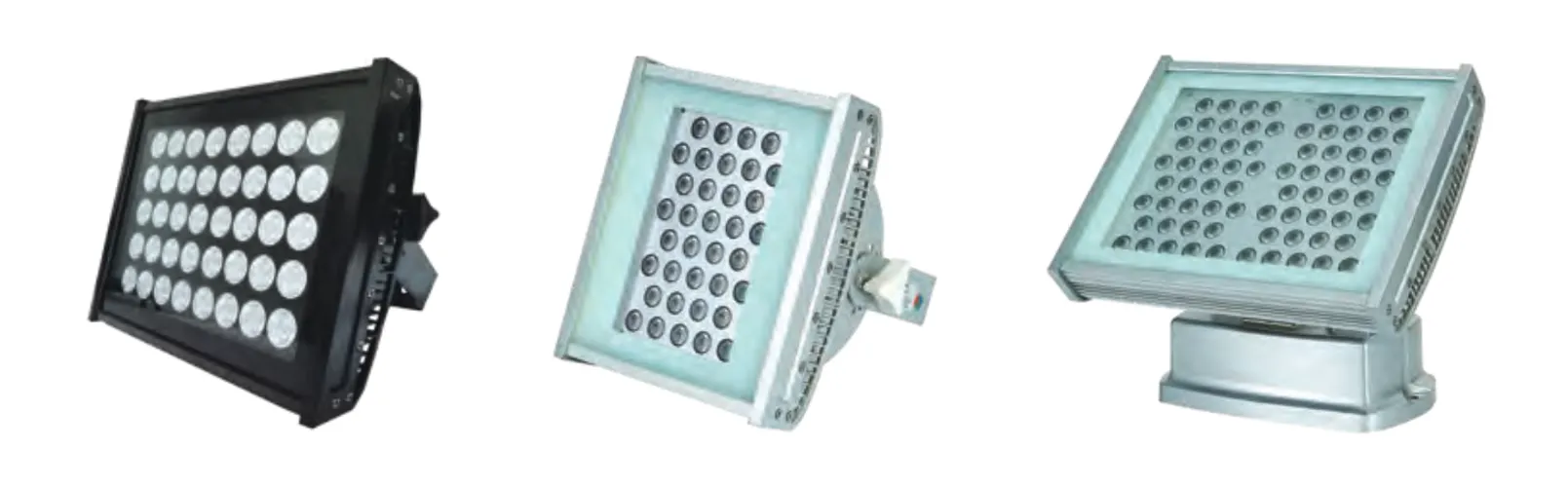

Spot de alta potencia

Alta potencia sobre soporte o base de piso, para fachadas altas.

Spot de alta potencia

Haces

  • 3°
  • 10°
  • 15°
  • 30°
  • 45°
  • 20°×40°
  • 20°×60°

Tamaños y pesos

  • F310 · 75 WDimensiones L × W × H270 × 320 × 290/300Peso11 kg
  • F310Dimensiones L × W × H400 × 320 × 290/300Peso14,5 kg

Temperatura de color

  • 2.200 K
  • 3.000 K
  • 4.000 K
  • 6.000 K
  • Blanco regulable

Control

  • DMX512 / RDM
  • Encendido/apagado
  • Blanco regulable
  • DALI 2.0
  • 0–10 V
  • ColoresBlanco, RGB, RGBW
  • Tensión de entrada100–277 V CA
  • Grado de protecciónIP65
  • Resistencia a impactosIK08
  • Temperatura de operación−20 a +40 °C
  • Vida útil50.000 h

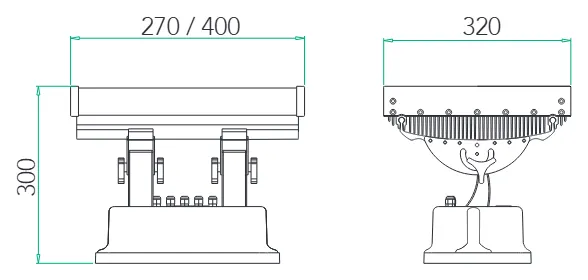

Dimensiones (mm)
6 números de parteVer
Spot de alta potencia
Número de parteColorPotenciaFlujo (lm)L × A × H (mm)Peso (kg)
CNX-ASL-F310-WHT-075Blanco75 W2.409270 × 320 × 290/30011
CNX-ASL-F310-RGB-075RGB75 W2.409270 × 320 × 290/30011
CNX-ASL-F310-RGBW-075RGBW75 W5.500270 × 320 × 290/30011
CNX-ASL-F310-WHT-150Blanco150 W4.900400 × 320 × 290/30014,5
CNX-ASL-F310-RGB-150RGB150 W4.900400 × 320 × 290/30014,5
CNX-ASL-F310-RGBW-150RGBW150 W11.000400 × 320 × 290/30014,5

Spot de largo alcance

Haces de hasta 3° para las estructuras más altas: un cabezal a 250 W, dos a 500 W, cada uno orientado por separado.

Spot de largo alcance

Haces

  • 3°
  • 8°
  • 15°
  • 30°
  • 45°
  • 20°×40°
  • 20°×60°

Tamaños y pesos

  • F620 · 250 WDimensiones L × W × H320 × 620 × 360Peso25,5 kg
  • F620Dimensiones L × W × H670 × 620 × 440Peso42,5 kg

Temperatura de color

  • 2.200 K
  • 3.000 K
  • 4.000 K
  • 6.000 K
  • Blanco regulable

Control

  • DMX512 / RDM
  • Encendido/apagado
  • Blanco regulable
  • DALI 2.0
  • 0–10 V
  • ColoresBlanco, RGB, RGBW
  • Tensión de entrada100–277 V CA
  • Grado de protecciónIP65
  • Resistencia a impactosIK08
  • Temperatura de operación−20 a +40 °C
  • Vida útil50.000 h

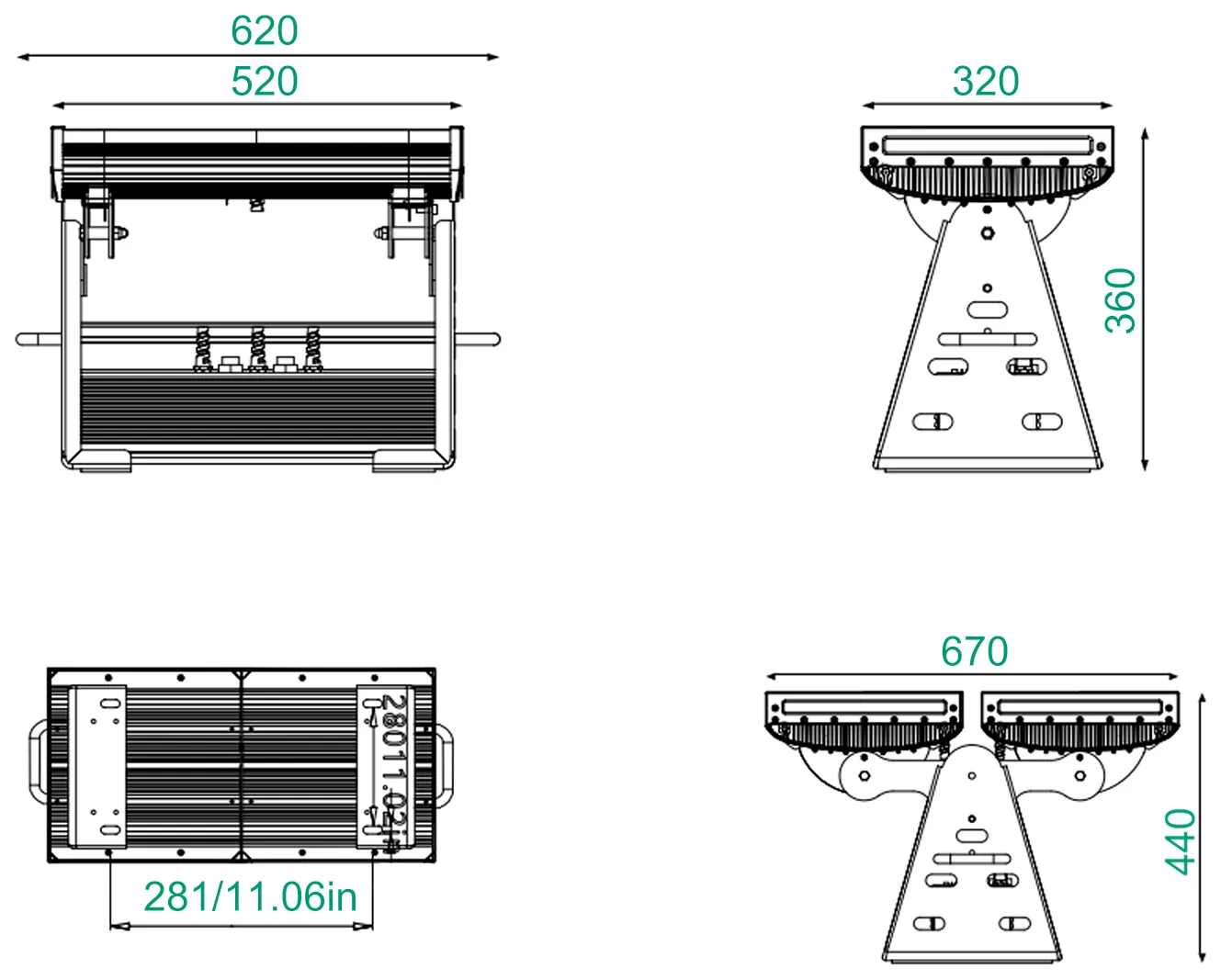

Dimensiones (mm)

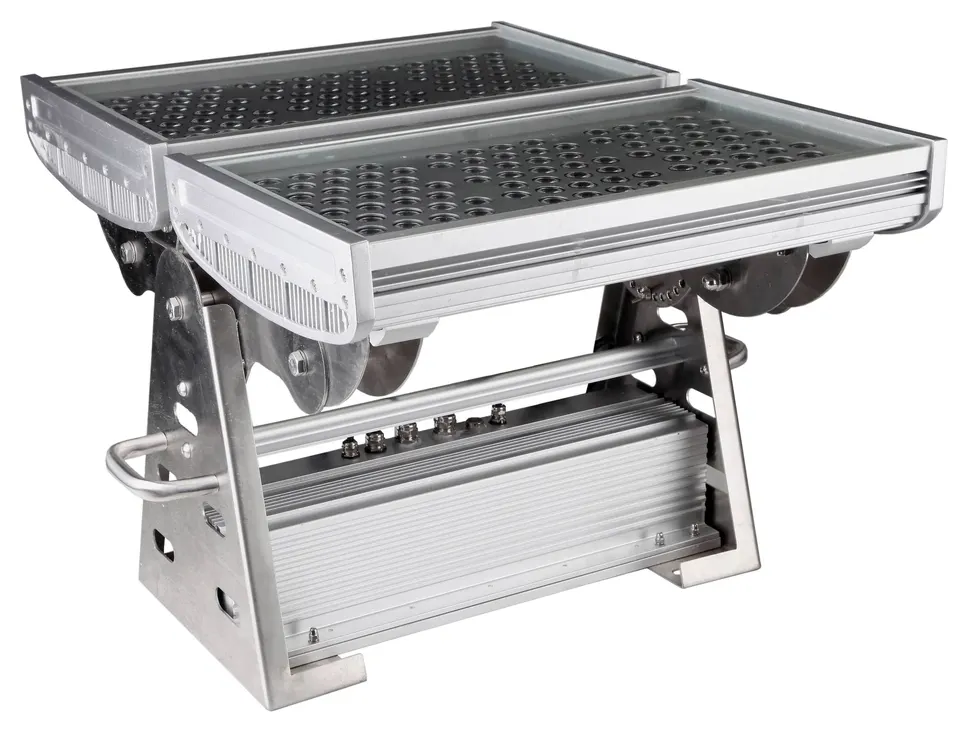

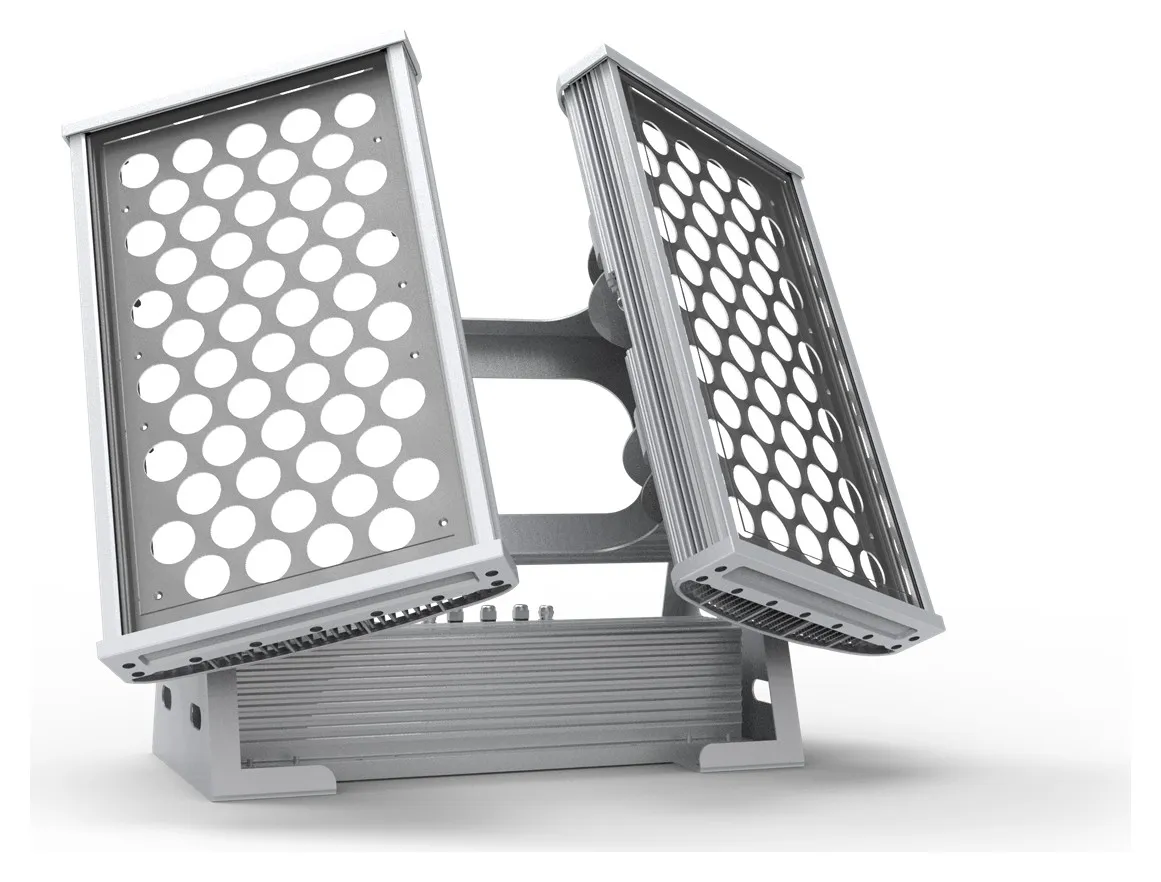

Dos cabezales orientados por separado, 500 W
Dos cabezales orientados por separado, 500 W

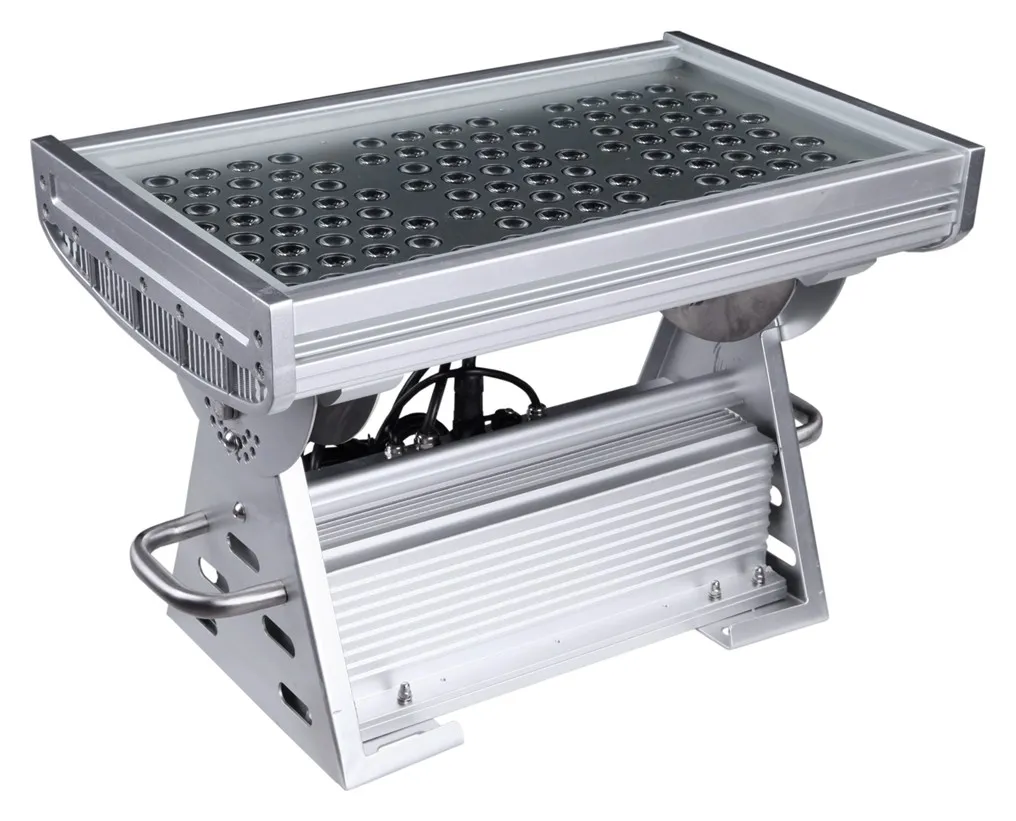

Un cabezal, 250 W
Un cabezal, 250 W
6 números de parteVer
Spot de largo alcance
Número de parteColorPotenciaFlujo (lm)L × A × H (mm)Peso (kg)
CNX-ASL-F620-WHT-250Blanco250 W16.500320 × 620 × 36025,5
CNX-ASL-F620-RGB-250RGB250 W9.780320 × 620 × 36025,5
CNX-ASL-F620-RGBW-250RGBW250 W11.000320 × 620 × 36025,5
CNX-ASL-F620-WHT-500Blanco500 W33.000670 × 620 × 44042,5
CNX-ASL-F620-RGB-500RGB500 W18.665670 × 620 × 44042,5
CNX-ASL-F620-RGBW-500RGBW500 W21.000670 × 620 × 44042,5

Especificaciones

Construcción
CarcasaAleación de aluminio; cubierta de vidrio templado en los spots redondo y rectangular
Grado de protección
  • 01020405IP65
  • 03IP66
Resistencia a impactosIK08
MontajeSoporte ajustable con escala de ángulos; estaca en el spot compacto; soporte desmontable en el spot de largo alcance
Tamaños
  • 01Ø 42, 99 o 120 mm
  • 02Ø 110, 135 o 170 mm
  • 03340 × 191 × 103 mm
  • 04270 o 400 × 320 × 290 mm
  • 05320 o 670 × 620 mm
Óptica
ColoresBlanco, RGB, RGBW
Temperatura de color2200 K, 3000 K, 4000 K o 6000 K; blanco regulable
Ángulo de haz3°, 5°, 8°, 10°, 15°, 20°, 25°, 30°, 40°, 45°, 60°; elípticos 15° × 35°, 15° × 40°, 20° × 40°, 20° × 60°; según la serie
Vida útil50.000 h
Flujo luminoso
  • 01120–1.440 lm
  • 02800–4.495 lm
  • 032.055–4.500 lm
  • 042.409–11.000 lm
  • 059.780–33.000 lm
Óptica
Ópticas
  • 0110°, 20°, 30°, 45°, 60°
  • 025°, 10°, 25°, 40°, 60°
  • 0315°, 20°, 30°, 45°, 60°, 15° × 35°, 15° × 40°, 20° × 60°
  • 043°, 10°, 15°, 30°, 45°, 20° × 40°, 20° × 60°
  • 053°, 8°, 15°, 30°, 45°, 20° × 40°, 20° × 60°
Eléctrica y control
Tensión de entrada
  • 0124 V CC
    100–240 V CA
  • 02030405100–277 V CA
ControlDMX512 / RDM, color fijo, encendido/apagado
Atenuación0–10 V o DALI 2.0
Temperatura de operación−20 a +40 °C
ListadoscETLus y CE; el spot compacto lleva solo CE; RoHS en el spot rectangular
Potencia
  • 013–18 W
  • 0220–50 W
  • 0348–60 W
  • 0475–150 W
  • 05250–500 W

Accesorios opcionales

LBR

Visera

Pantalla montada en el cabezal que corta la luz dispersa.

Para: Spot de alta potencia

GRD

Base de piso

Base de pedestal en lugar del soporte.

Para: Spot de alta potencia

SPK

Estaca

Estaca de 168 mm para canteros y césped.

Para: Spot compacto

Accesorios de conexión

Se piden aparte, con su propio número de parte
ImagenNúmero de parteArtículoDescripción
CNX-ACC-IC-6PCable de entrada, 6 pinesPotencia y señal; conector hembra a cables libres.
CNX-ACC-IC-3PCable de entrada, 3 pinesPotencia; conector hembra a cables libres.
CNX-ACC-IC-2PCable de entrada, 2 pinesPotencia; conector hembra a cables libres.
CNX-ACC-IC-5PCable de entrada, 5 pinesPotencia y señal; conector hembra a cables libres.
CNX-ACC-IC-36PCable de entrada, señal 3 pines + 6 pinesCable de señal separado y conector de potencia y señal de 6 pines.
CNX-ACC-IC-6PTCable de entrada, 6 pines en TDerivación en T de potencia: una alimentación, dos luminarias.
CNX-ACC-IC-5PYCable de entrada, 5 pines en YDerivación en Y de potencia: una alimentación, dos luminarias.
CNX-ACC-EC-5PACable de extensión, 5 pines, tipo APotencia y señal, macho a hembra, según la imagen.
CNX-ACC-EC-5PBCable de extensión, 5 pines, tipo BPotencia y señal, macho a hembra, según la imagen.
CNX-ACC-CC-XLR6Cable adaptador, XLR a 6 pinesSeñal: XLR de 3 pines macho a conector de luminaria de 6 pines, hembra.
CNX-ACC-CC-3P6PCable adaptador, 3 a 6 pinesSeñal: 3 pines macho a conector de luminaria de 6 pines, hembra.
CNX-ACC-WC-AConector estanco A3 vías, IP68, para cable de 5 a 12 mm.
CNX-ACC-WC-BConector estanco B2 vías, IP68, para cable de 5 a 12 mm.
CNX-ACC-WC-CCaja de conexión estanca2 o 3 vías, IP65, para cable de 5 a 12 mm.
CNX-ACC-CAPTapas de conectorTapas protectoras con cordón para conectores de cable abiertos.

Información de pedido

Formato del número de parte

CNX-ASLTipo de producto
R401Serie
WHT2Color
0033Potencia
104Óptica
XXX5Control de deslumbramiento
BRK6Montaje

Ejemplo: CNX-ASL-R40-WHT-003-10-XXX-BRK — el primer número de parte de las tablas de arriba, con su primera óptica y sin accesorios; elija un código por posición abajo para armar el suyo

1Serie

2Color

3Potencia

4Óptica

5Control de deslumbramiento

6Montaje

Aplicaciones

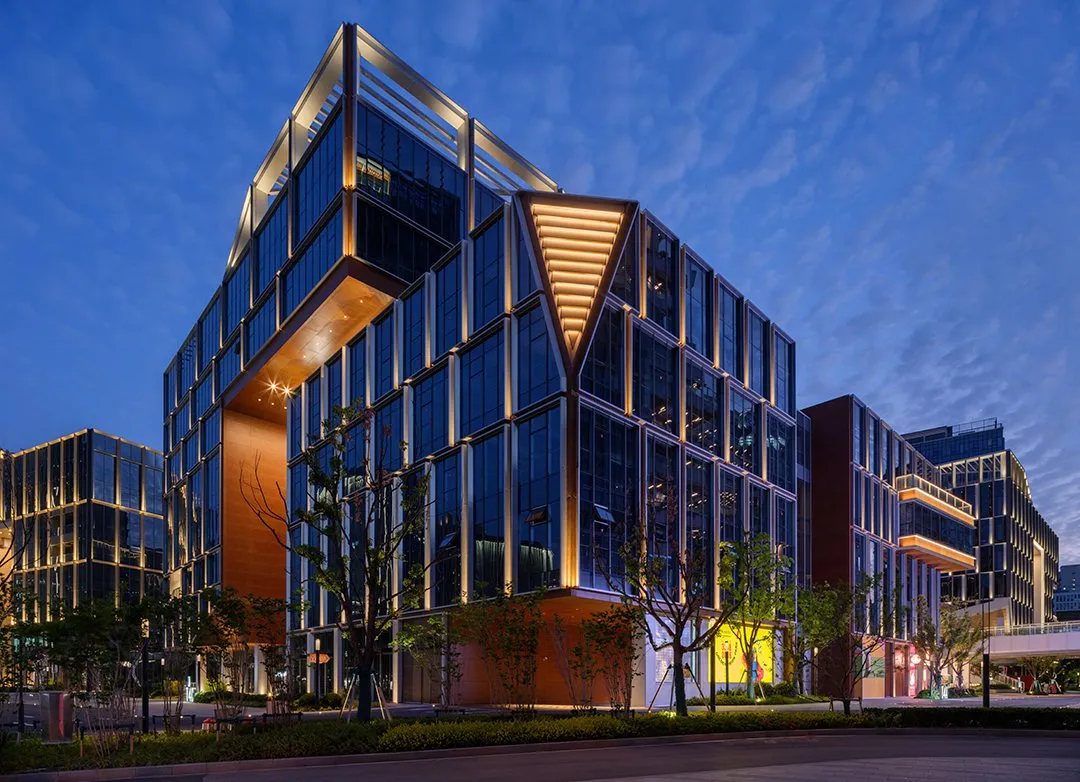

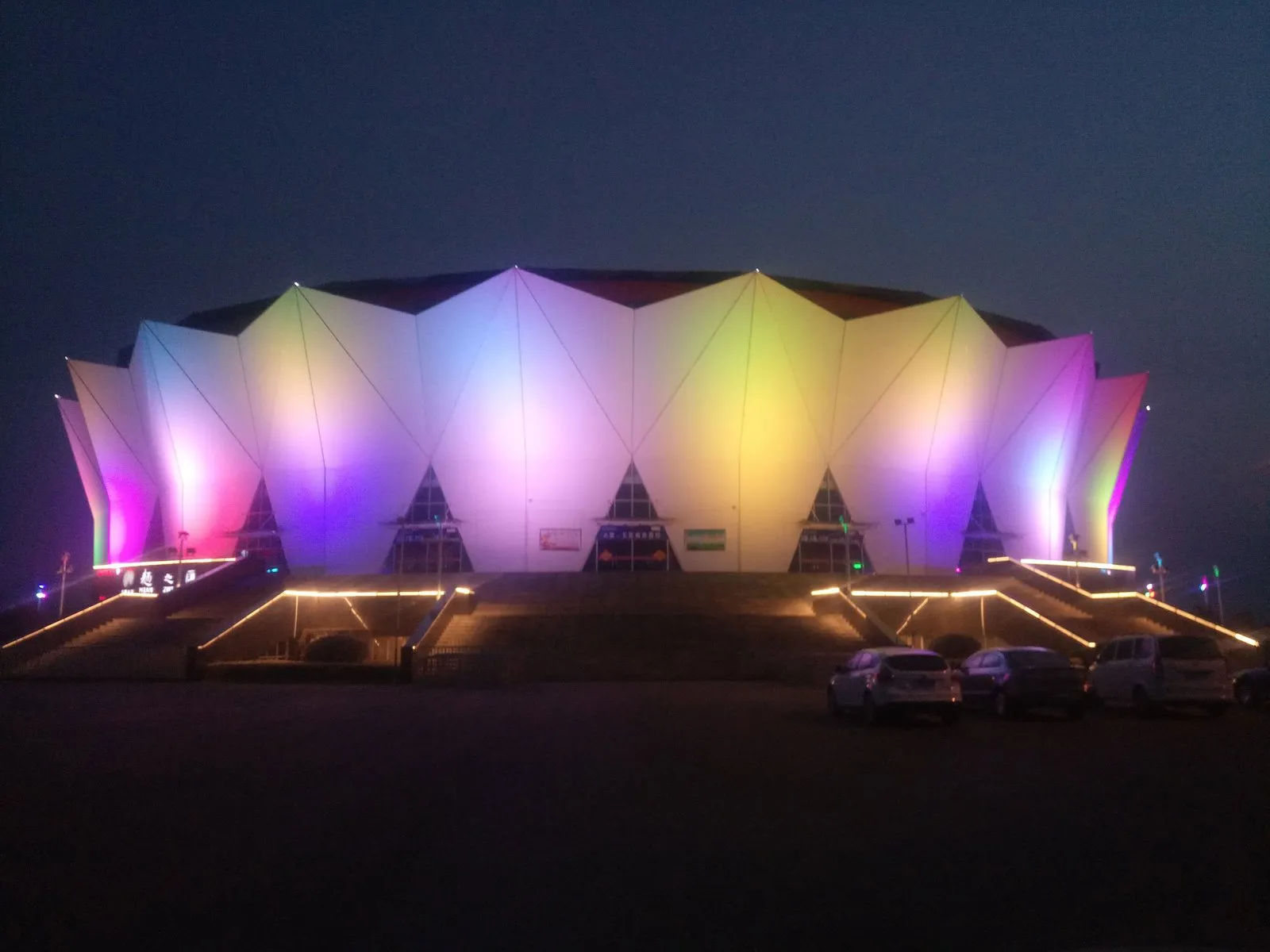

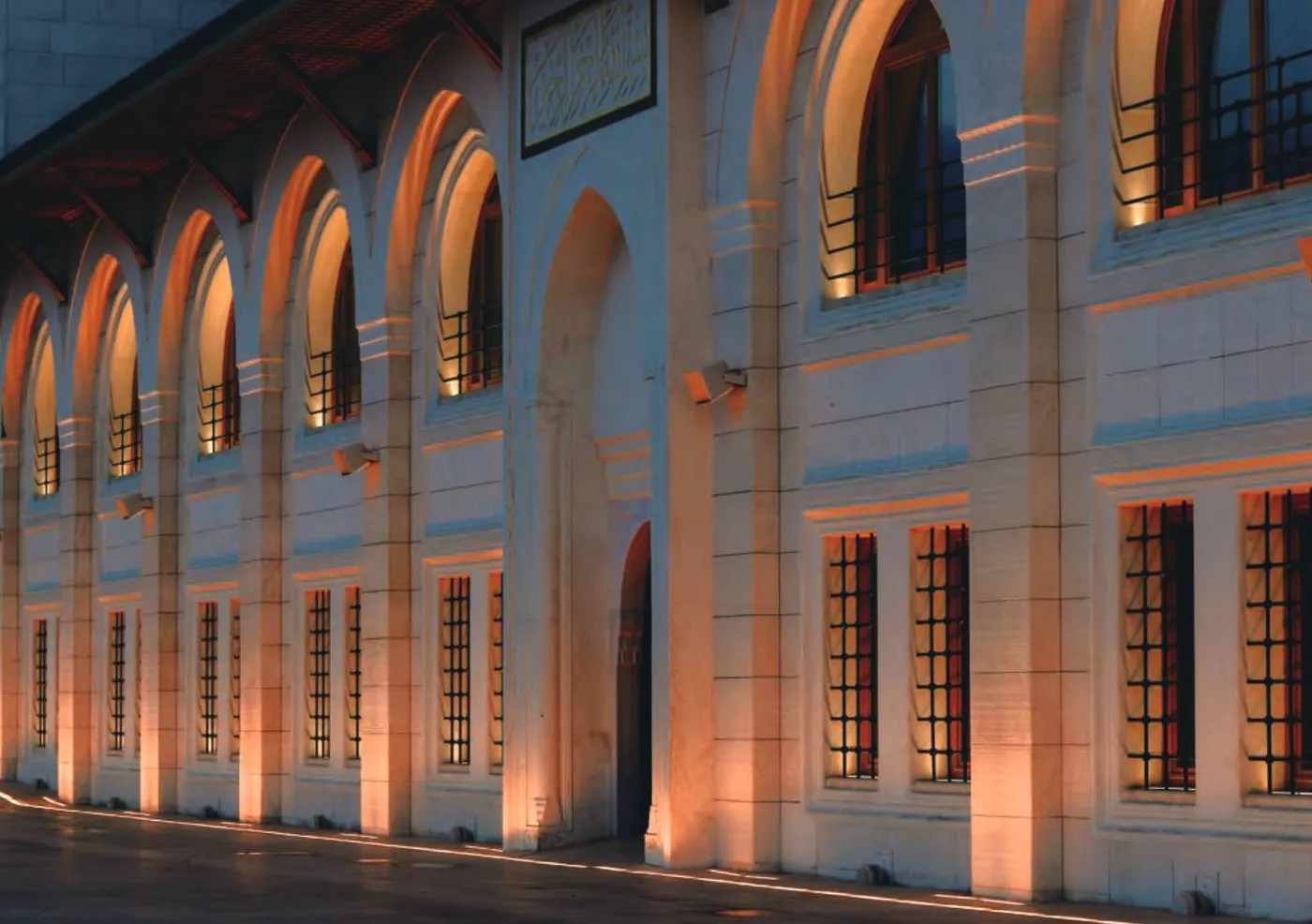

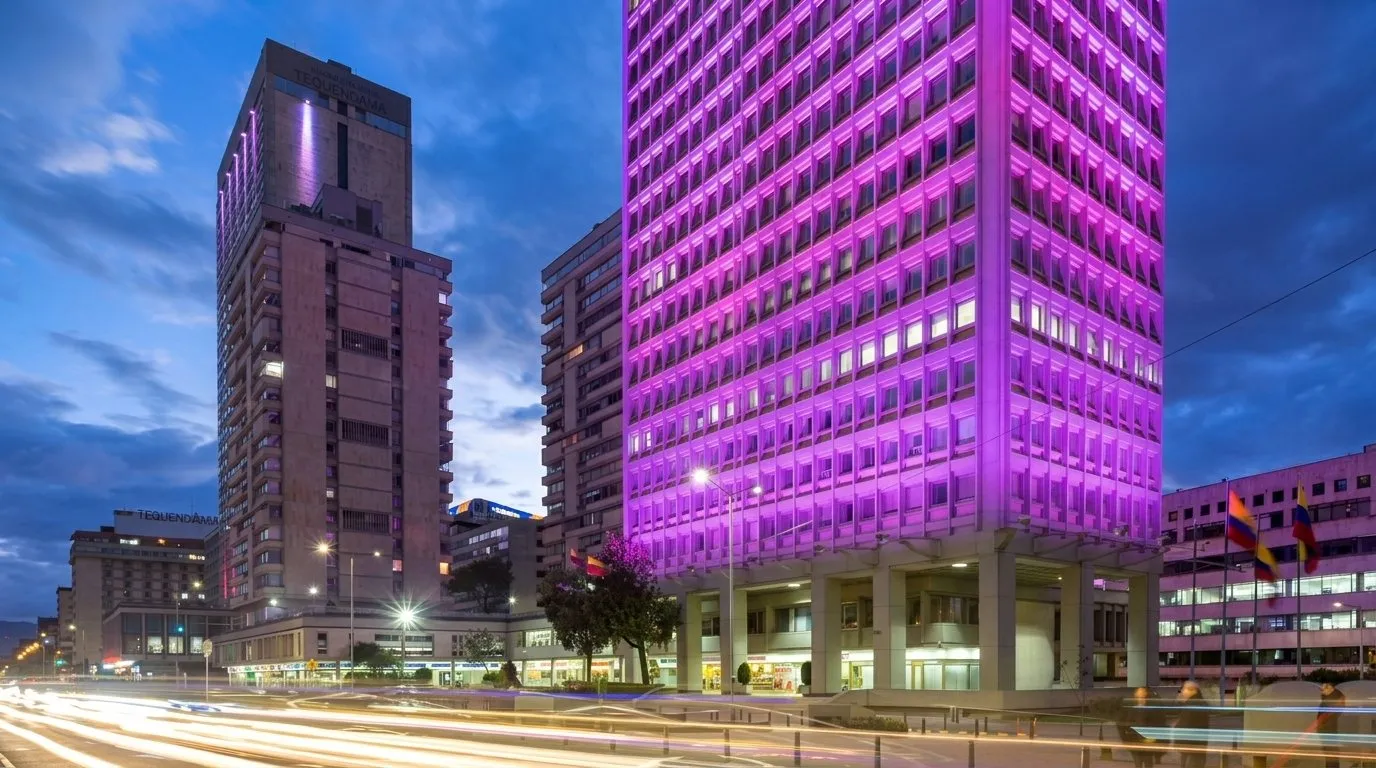

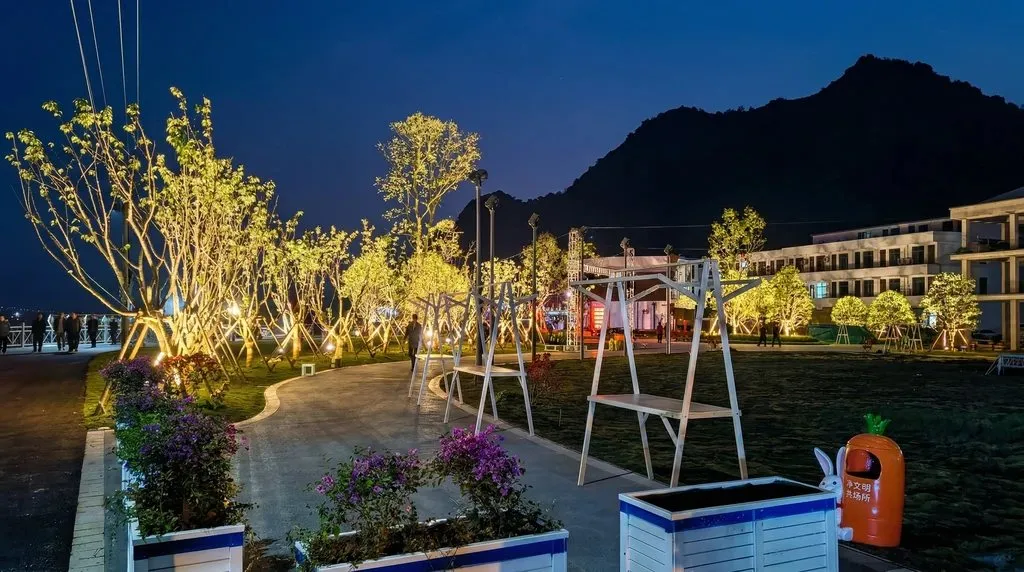

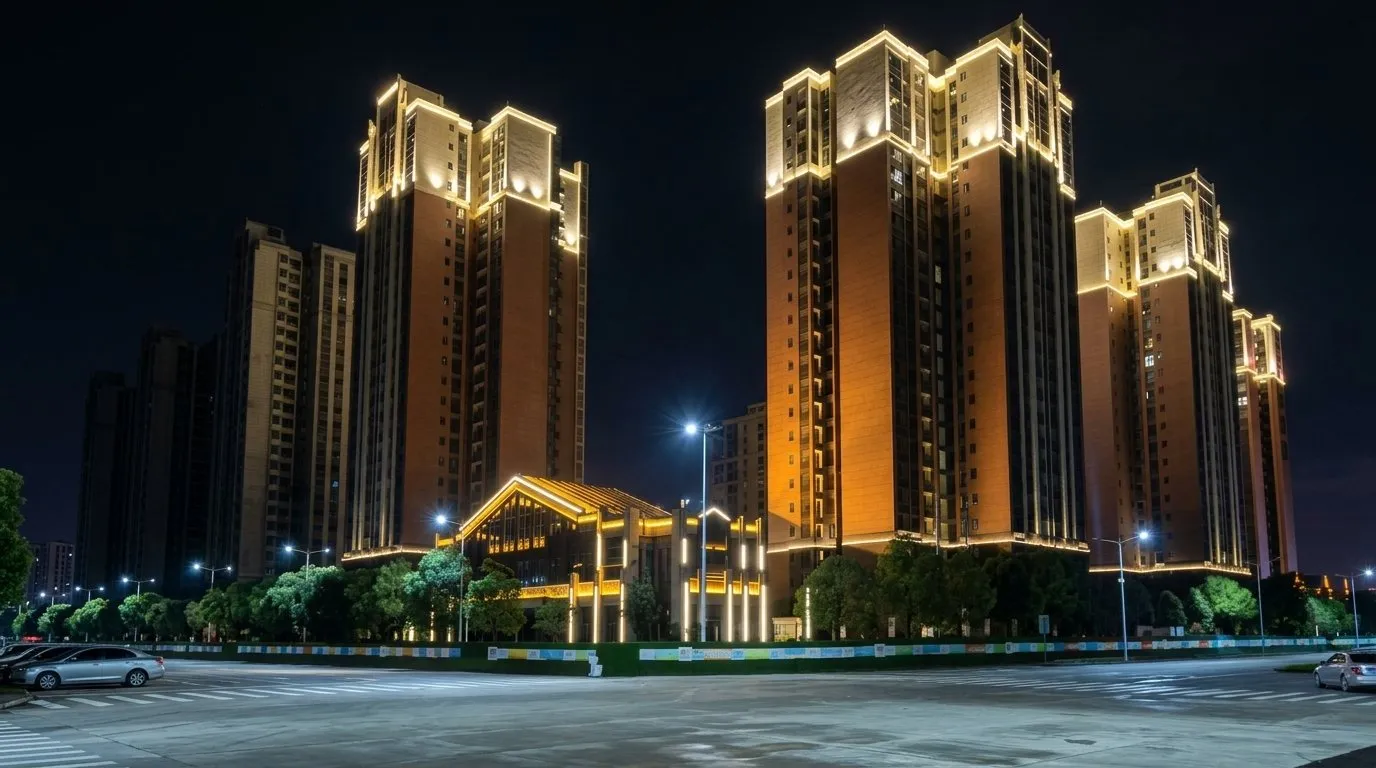

Columnas y arcosÁrboles y paisajismoFachadas de edificiosTorres y estructuras altasPuentesMonumentos

Certificaciones

cETLusCE

Marcas según la ficha técnica vigente.
