Luminaria LED para cornisas

Luminaria empotrada para cornisas en blanco y RGBW, con orientación ajustable y unión de extremo a extremo, disponible en configuraciones de 8 W a 30 W.

2.850 lma 30 W, en blanco
15°–120°ópticas a elección
0–10 V · DALIatenuable
Solicitar cotizaciónDescargas

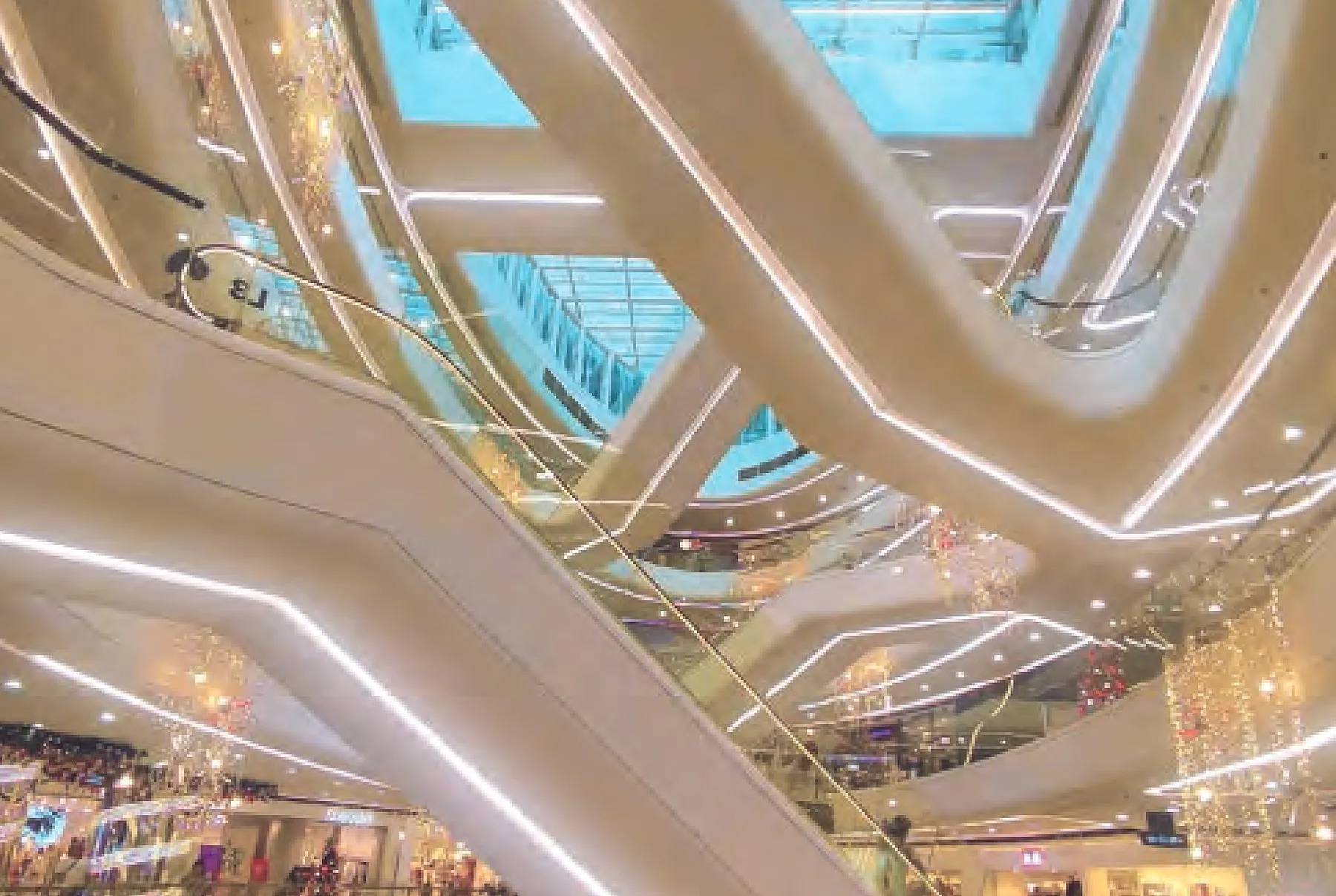

Ejemplo de aplicación: cornisas de atrio y bordes de escaleras mecánicas

Gama de productos

6 modelos

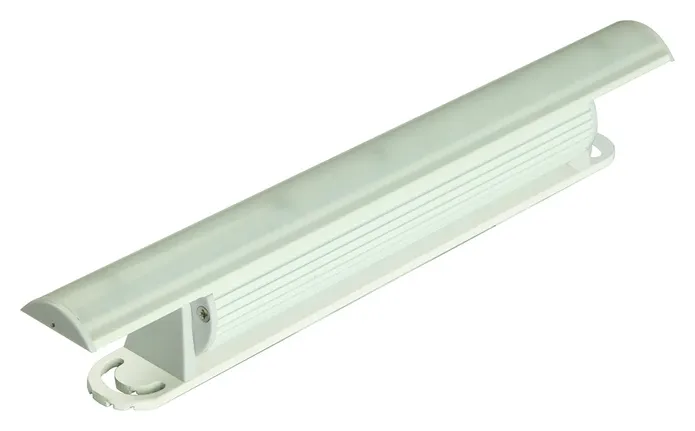

Luminaria para cornisas, 40 mm

Luminaria para cornisas, 40 mm

Haces

  • 15°
  • 25°
  • 35°
  • 120°
  • 20°×40°

Longitudes, sección y pesos

  • L3Peso0,35 kg
  • L6Peso0,75 kg
  • L12Peso1,5 kg

Temperatura de color

  • 2.200 K
  • 3.000 K
  • 4.000 K
  • 6.000 K
  • Blanco regulable

Control

  • DMX512 / RDM
  • Encendido/apagado
  • Blanco regulable
  • DALI 2.0
  • 0–10 V

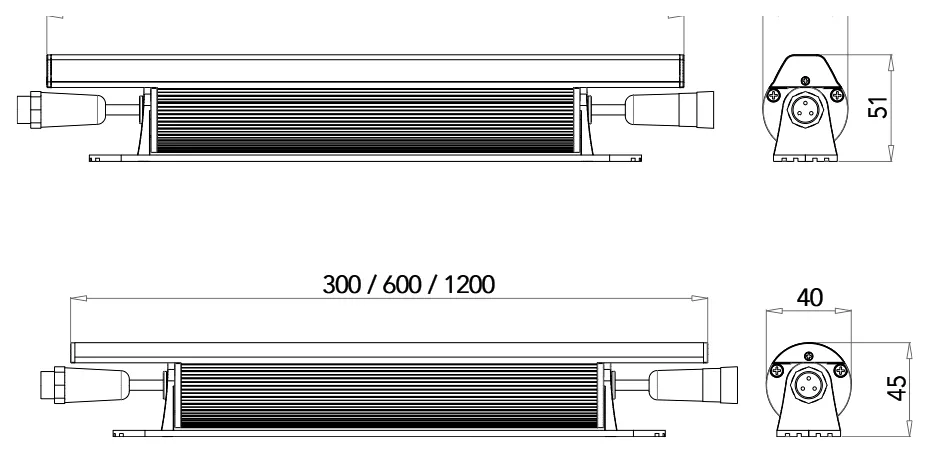

Dimensiones (mm)

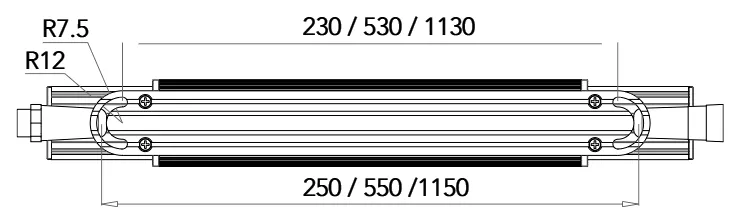

Montaje

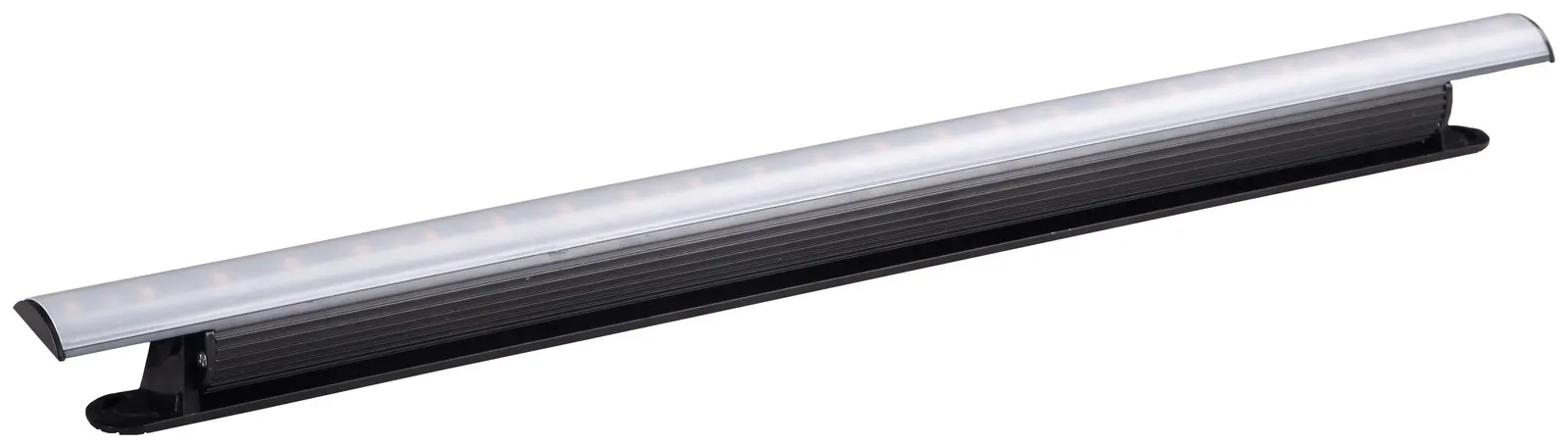

Luminaria para cornisas, vista lateral
Luminaria para cornisas, vista lateral

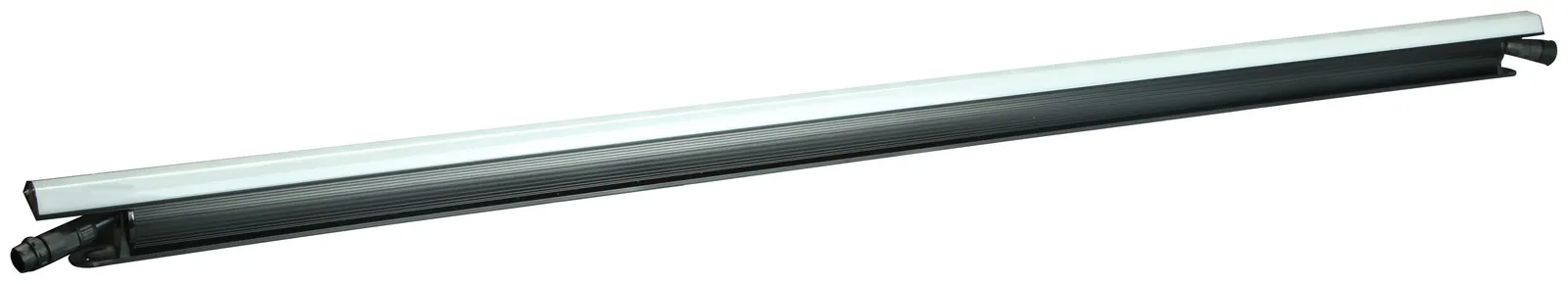

Luminaria para cornisas, 1.200 mm
Luminaria para cornisas, 1.200 mm
Gira 150° en su soporte
Gira 150° en su soporte
6 números de parteVer
Luminaria para cornisas, 40 mm
Número de parteColorPotenciaFlujo (lm)L × A × H (mm)Peso (kg)
CNX-CVL-40-L3-WHT-008Blanco8 W720300 × 40 × 45/510,35
CNX-CVL-40-L3-RGBW-008RGBW8 W500300 × 40 × 45/510,35
CNX-CVL-40-L6-WHT-015Blanco15 W1.400600 × 40 × 45/510,75
CNX-CVL-40-L6-RGBW-015RGBW15 W1.000600 × 40 × 45/510,75
CNX-CVL-40-L12-WHT-030Blanco30 W2.8501200 × 40 × 45/511,5
CNX-CVL-40-L12-RGBW-030RGBW30 W1.9001200 × 40 × 45/511,5

Especificaciones

Construcción
CarcasaAluminio 6063 con cubierta de policarbonato
Grado de protecciónIP20, uso interior
MontajeEmpotrada en una cornisa o ranura de cielorraso; soporte giratorio para orientar
TramosMontaje al ras con unión de extremo a extremo
Longitudes300 mm, 600 mm, 1.200 mm
Óptica
Flujo luminosoBlanco o RGBW
Óptica
Temperatura de color2200 K, 3000 K, 4000 K o 6000 K; blanco regulable
Ángulo de haz15°, 25°, 35°, 120°; elíptico 20° × 40°
Vida útil30.000 h
Eléctrica y control
Tensión de entrada24 V CC o 100–277 V CA
ControlDMX512 / RDM, color fijo, encendido/apagado
Atenuación0–10 V o DALI 2.0
Temperatura de operación−20 a +40 °C
ListadoscETLus y CE

Accesorios de conexión

Se piden aparte, con su propio número de parte
ImagenNúmero de parteArtículoDescripción
CNX-ACC-IC-6PCable de entrada, 6 pinesPotencia y señal; conector hembra a cables libres.
CNX-ACC-IC-3PCable de entrada, 3 pinesPotencia; conector hembra a cables libres.
CNX-ACC-IC-2PCable de entrada, 2 pinesPotencia; conector hembra a cables libres.
CNX-ACC-IC-5PCable de entrada, 5 pinesPotencia y señal; conector hembra a cables libres.
CNX-ACC-IC-36PCable de entrada, señal 3 pines + 6 pinesCable de señal separado y conector de potencia y señal de 6 pines.
CNX-ACC-IC-6PTCable de entrada, 6 pines en TDerivación en T de potencia: una alimentación, dos luminarias.
CNX-ACC-IC-5PYCable de entrada, 5 pines en YDerivación en Y de potencia: una alimentación, dos luminarias.
CNX-ACC-EC-5PACable de extensión, 5 pines, tipo APotencia y señal, macho a hembra, según la imagen.
CNX-ACC-EC-5PBCable de extensión, 5 pines, tipo BPotencia y señal, macho a hembra, según la imagen.
CNX-ACC-CC-XLR6Cable adaptador, XLR a 6 pinesSeñal: XLR de 3 pines macho a conector de luminaria de 6 pines, hembra.
CNX-ACC-CC-3P6PCable adaptador, 3 a 6 pinesSeñal: 3 pines macho a conector de luminaria de 6 pines, hembra.
CNX-ACC-CAPTapas de conectorTapas protectoras con cordón para conectores de cable abiertos.

Información de pedido

Formato del número de parte

CNX-CVLTipo de producto
401Serie
L32Longitud
WHT3Color
0084Potencia
155Óptica

Ejemplo: CNX-CVL-40-L3-WHT-008-15 — el primer número de parte de las tablas de arriba, con su primera óptica y sin accesorios; elija un código por posición abajo para armar el suyo

1Serie

2Longitud

3Color

4Potencia

5Óptica

Aplicaciones

Cornisas de cielorrasoRanuras de cielorrasoHoteleríaComercioVestíbulos

Certificaciones

cETLusCE

Marcas según la ficha técnica vigente.
