Productos / CNX-VLN
Lineal vertical
Lineal vertical directa/indirecta de hasta 1.100 lm/ft, disponible en largos de 4, 6 y 8 ft y configuraciones de 40 W a 80 W.
1.100 lm/ftflujo máximo por pie
3000 / 3500 / 4000 KCCT ajustable por microinterruptor
3,7 × 19,2 cmancho por alto del perfil
12 mlínea continua por alimentación a 120 V
Gama de productos
12 paquetes lumínicos01

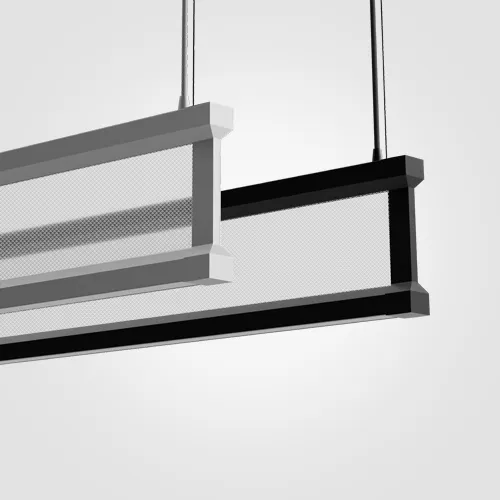

4, 6 o 8 ft · 40–80 W
Una luminaria en tres tamaños: 4 ft (40 W), 6 ft (60 W), 8 ft (80 W).
Longitudes y sección
Temperatura de color
- 3.000 K
- 3.500 K
- 4.000 K
Control
- 0–10 V
- ColoresBlanco, negro, a medida
- Tensión de entrada110–277 V CA
- Temperatura de operación−20 a +40 °C
12 paquetes lumínicosVer
40 W4.400 lm4 ft · difusor · 3500 / 4000 K
40 W4.000 lm4 ft · difusor · 3000 K
40 W3.400 lm4 ft · rejilla · 3500 / 4000 K
40 W3.200 lm4 ft · rejilla · 3000 K
60 W6.600 lm6 ft · difusor · 3500 / 4000 K
60 W6.000 lm6 ft · difusor · 3000 K
60 W5.100 lm6 ft · rejilla · 3500 / 4000 K
60 W4.800 lm6 ft · rejilla · 3000 K
80 W8.800 lm8 ft · difusor · 3500 / 4000 K
80 W8.000 lm8 ft · difusor · 3000 K
80 W6.800 lm8 ft · rejilla · 3500 / 4000 K
80 W6.400 lm8 ft · rejilla · 3000 K
Especificaciones
| Perfil | Vertical, 1,44 in (3,7 cm) de ancho por 7,55 in (19,2 cm) de alto, marco inclinado en el encuentro con la óptica |
|---|---|
| Longitudes | Nominales 4, 6 y 8 ft; reales 46,54 in (118,2 cm), 71,67 in (182,0 cm) y 90,51 in (229,9 cm) según la ficha |
| Tramos | Las luminarias se alinean, se deslizan y se fijan con tornillo en líneas continuas; tramos a medida de hasta 8 ft (2,4 m) cada uno |
| Montaje | Suspendido; roseta a caja de conexión en cielorrasos rígidos, o clips para perfil T de 9/16 in plano, 9/16 in ranurado y 15/16 in plano o ranurado (2 clips por juego) |
| Suspensión | Cable de acero; rosetas redondas o cuadradas, blancas o negras: 1,6 in (4,1 cm) sin alimentación, 4,5 in (11,4 cm) con alimentación, redonda de 5,8 in (14,7 cm) con sensor de ocupación; kits de cable de alimentación y suspensión: cable de 4 ft con suspensión de 5 ft de serie (1,2 m / 1,5 m), 12 ft (3,7 m) disponible, blanco o negro |
| Acabado | Blanco o negro; colores a pedido |
| Clasificación de ubicación | Ubicaciones húmedas; no apta para ubicaciones mojadas |
| Óptica | Óptica vertical semitransparente; lente inferior difusora o rejilla |
|---|---|
| Distribución | Directa e indirecta desde una misma luminaria |
| Flujo luminoso | Difusora 1.000 lm/ft a 3000 K o 1.100 lm/ft a 3500 y 4000 K; rejilla 800 lm/ft a 3000 K o 850 lm/ft a 3500 y 4000 K; valores nominales con 4000 K, IRC 80+ y acabado blanco; por luminaria: 4 ft / 40 W 4.000 o 4.400 lm (difusora), 3.200 o 3.400 lm (rejilla); 6 ft / 60 W 6.000 o 6.600 lm (difusora), 4.800 o 5.100 lm (rejilla); 8 ft / 80 W 8.000 o 8.800 lm (difusora), 6.400 o 6.800 lm (rejilla), cifra menor a 3000 K; fotometría publicada (4 ft, 40 W, 4000 K): difusora 4.207 lm a 109,6 lm/W, rejilla 3.279 lm a 84,0 lm/W; el flujo luminoso y la potencia pueden variar ±5 % |
|---|---|
| Ángulo de haz | Promedio 127,6° (difusora), 65,8° (rejilla); fotometría publicada, 4 ft, 40 W, 4000 K |
| Temperatura de color | Ajustable en la luminaria con microinterruptor (DIP) visible, 3000 K, 3500 K o 4000 K (4000 K por defecto) |
| IRC | 80+ de serie; 90+ a pedido |
| Tensión de entrada | 110–277 VCA |
|---|---|
| Driver | Integrado |
| Atenuación | 0–10 V, hasta 10 % de serie, opción hasta 1 % |
| Potencia | Ajuste de fábrica: potencia máxima, 4000 K |
| Temperatura de operación | De −20 °C a +40 °C |
| Tramo máximo por alimentación | 40 ft (12 m) a 120 VCA, 80 ft (24 m) a 230 VCA, 100 ft (30 m) a 277 VCA |
| Emergencia | Driver opcional para instalación en obra, 16 W o 25 W, 100–277 VCA, mínimo 90 minutos, autodiagnóstico automático; se pide por separado |
| Control | Sensor opcional de ocupación y luz natural por microondas instalado en fábrica: 5,8 GHz, salida 0–10 V, radio de detección de hasta 26 ft (8 m) en 360°, altura de montaje de hasta 12 ft (3,7 m) |
| Garantía | 5 años, limitada |

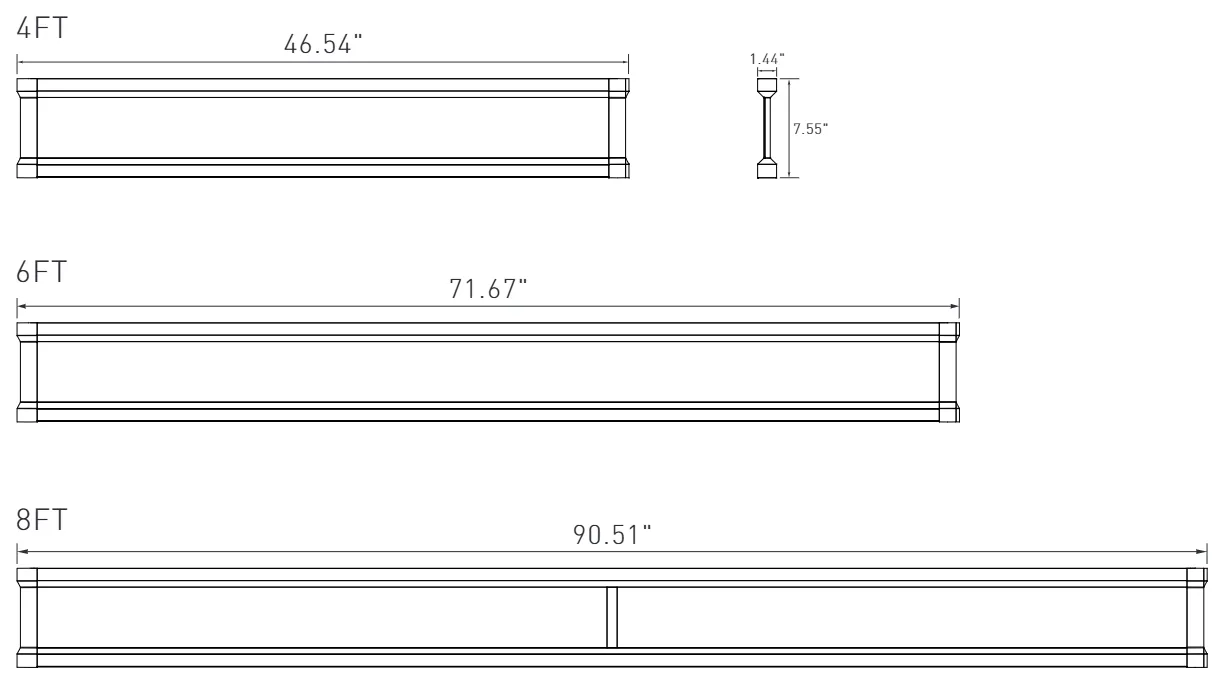

Dimensiones y peso
| Modelo | Largo | Ancho | Alto | Peso |
|---|---|---|---|---|
| 4 ft (46.54 in) | 118,2 cm | 3,7 cm | 19,2 cm | — |
| 6 ft (71.67 in) | 182 cm | 3,7 cm | 19,2 cm | — |
| 8 ft (90.51 in) | 229,9 cm | 3,7 cm | 19,2 cm | — |
Información de pedido
Formato del número de parte
CNX-VLNTipo de producto41LargoWH2Acabado4400L3Paquete lumínicoD104Atenuación805IRCTW+Temperatura de colorD6DistribuciónDF7Lente inferiorEjemplo: CNX-VLN-4-WH-4400L-D10-80TW-D-DF — el primer código de cada posición numerada; elija un código por posición abajo para armar el suyo
1Largo
2Acabado
3Paquete lumínico
4Atenuación
5IRC + Temperatura de color
IRC
Temperatura de color
Se escribe como un solo código: 80 + TW → 80TW
6Distribución
7Lente inferior
Opciones del producto

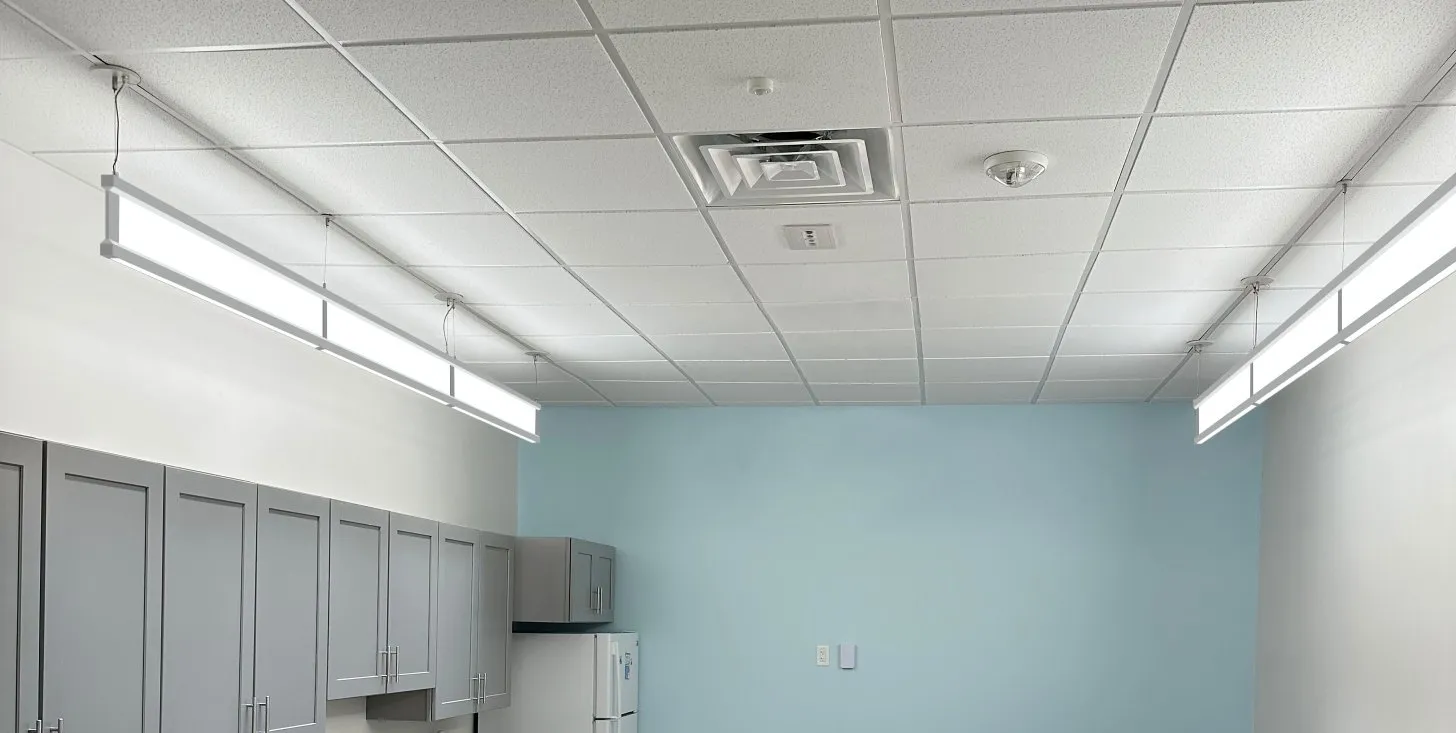

Aplicaciones
Salas de reunionesOficinas abiertasComercio
Certificaciones
UL
Marcas según la ficha técnica vigente.
