LPL Parking Lot LED Light
High efficacy up to 150 lm/W and up to 75% in energy savings, available in 60W-320W configurations.
CNX-LPL |
|||||||||
CNX-LPL |
OPTIONS | ||||||||
PRODUCT |
COLOR TEMPERATURE |
WATTAGE |
INPUT VOLTAGE | OPTICS | FIXTURE COLOR | CONTROL | MOUNTING | ADDITIONAL SURGE PROTECTION | DEBRIS COVER |
CNX-LPL |
30 – 3000K 40 – 4000K 50 – 5000K |
60 – 60 WATTS 80 – 80 WATTS 100 – 100 WATTS 120 – 120 WATTS |
P1– 120~277 VAC P2– 347~480 VAC
|
3 – TYPE III 4 – TYPE IV 5 – TYPE V
|
GRY– GREY BLK– BLACK BRZ– BRONZE WHT– WHITE CST– CUSTOM |
CTR– CONX CONTROL XX7– 7 PIN RECEPTACLE PHT–PHOTO SENSOR MTN–MOTION SENSOR XXX– NO CONTROL |
SLA– SQUARE LARGE ARM SMA– SQUARE MEDIUM ARM RLA– ROUND LARGE ARM RMA– ROUND MEDIUM ARM SLP– SLIP FITTER TRN– TRUNNION OKY– ONE KEY – OPERATE ARM NKY– NON KEY – OPERATE ARM |
10K-P– 10KV/KA PARALLEL 10K-S– 10KV/KA SERIES 20K-P– 20KV/KA PARALLEL 20K-S– 20KV/KA SERIES XXX– NO SURGE PROTECTION |
DBR– DEBRIS COVER XXX– NO DEBRIS COVER |
Construction Characteristics:
• Single die-cast aluminum housing
• Tool-less access and locking mechanism
• Passive Thermal Management
• Architectural design
• IP 65 – suitable for outdoor use
• Available with 5 or 7-Pin ANSI 136.41 receptacle
• Self-cleaning heat sink design
• Multiple mounting options
• Optional debris cover
Optical Characteristics:
• CRI (Color Rendering Index): >70
Electrical Characteristics:
• Input Voltage: 120 ~ 277 VAC or 277 ~ 480 VAC,
50/60 Hz
• Power Factor: >0.9 at full load
• THD = <20%
• Operating Temperature Range: -40 ~ +60C
• Optional Surge Protection Available
ELECTRICAL DATA
CNX-LPL 60/80/100/12036 LED |
|||
WATTAGE | LUMEN | EFFICACY | |
60 WATTS | 9,000 LUMENS | 150 LM/W | |
80 WATTS | 11,200 LUMENS | 140 LM/W | |
100 WATTS | 14,000 LUMENS | 140 LM/W | |
120 WATTS | 15,600 LUMENS | 130 LM/W |
CNX-LPL 150/20072 LEDS |
|||
WATTAGE | LUMEN | EFFICACY | |
150 WATTS | 21,750 LUMENS | 145 LM/W | |
200 WATTS | 28,000 LUMENS | 140 LM/W |
CNX-LPL 240/320108 LEDS |
|||
WATTAGE | LUMEN | EFFICACY | |
240 WATTS | 33,600 LUMENS | 140 LM/W | |
320 WATTS | 44,800 LUMENS | 140 LM/W |
Mounting Options
Parking Lot Light LPL – 60/80/100/120 |
||||||
PRODUCT LINE |
LENGTH (cm) |
WIDTH (cm) |
HEIGHT (cm) |
NET WEIGHT (kg) |
PCS/ CARTON |
CARTON WEIGHT (kg) |
LPL-60/80/100/120 |
59.8 |
31.4 |
11.4 |
6.4 |
1 |
8.2 |

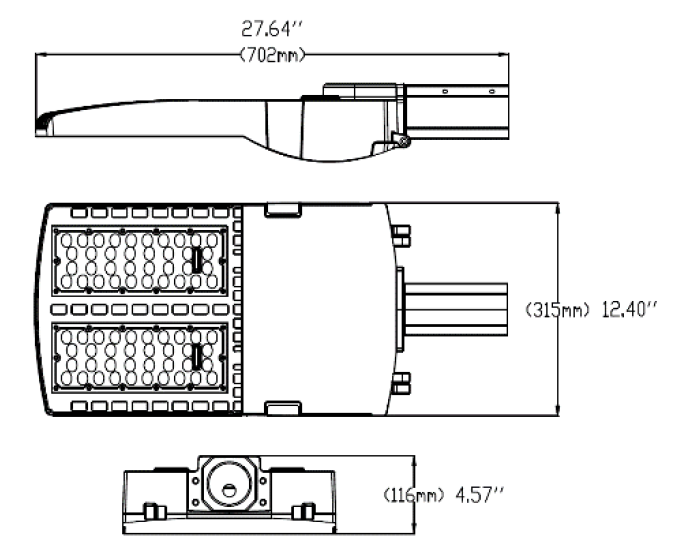

Parking Lot Light LPL – 150/200 |
||||||
PRODUCT LINE |
LENGTH (cm) |
WIDTH (cm) |
HEIGHT (cm) |
NET WEIGHT (kg) |
PCS/ CARTON |
CARTON WEIGHT (kg) |
LPL-150/200 |
70.2 |
31.5 |
11.6 |
8.9 |
1 |
10.8 |
Parking Lot Light LPL – 240/320 |
||||||
PRODUCT LINE |
LENGTH (cm) |
WIDTH (cm) |
HEIGHT (cm) |
NET WEIGHT (kg) |
PCS/ CARTON |
CARTON WEIGHT (kg) |
LPL-240/320 |
70.6 |
40.3 |
11.6 |
10.2 |
1 |
12.1 |
Spec Sheet
IES Files
Upon Request
Installation Manual
Upon Request
Terms and Conditions
Warranty
Upon Request
